Производство труб в ППУ изоляции в оболочке из полиэтилена (ПЭ)

Компания СТС Изоляция производит предварительно изолированные в заводских условиях стальные трубы в пенополиуретановой (ППУ) теплоизоляции по технологии «труба в трубе» по требованиям стандарта ГОСТ 30732-2006 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой", предназначенные для использования в системах трубопроводов, где требуется максимально возможная степень защиты прокачиваемого по трубопроводу вещества от воздействий внешней среды и сохранения в системе тепла или холода в случаях, когда рабочая температура внутри трубы не превышает постоянный уровень в 140 градусов С (температурный порог применения в качестве теплоизоляционного материала пенополиуретанового пенопласта).

Трубы ППУ ПЭ изоляции в защитной оболочке из экструдированного полиэтилена (ПЭНД) применяются для подземной бесканальной прокладки данного предизолированного типа трубопроводов и в обязательном порядке производятся с проложенными в теплоизоляционном слое ППУ проводниками из меди. Данные проводники-индикаторы необходимы для функционирования после монтажа трубопровода и всех составных фасонных элементов (включая промежуточные и концевые элементы с кабелем вывода) системы оперативно-дистанционного контроля электронной системы герметичности трубной конструкции — системы ОДК. Данный элемент контроля состояния функционирования трубопровода систем теплового снабжения обеспечивает технологическое преимущество тепловой ППУ изоляции относительно альтернативных типов теплоизоляции труб из стали.

При использовании стальных труб в ППУ изоляции для прокладки нефтегазо- и продуктопроводов в качестве дополнительного механизма обеспечения безопасности трубопровода в ППУ изоляции одновременно к работающей системой ОДК применяется конструкция кабельного обогрева стальных труб. Данная система кабельного обогрева (скин-эффекта) включает в себя специальные кабели, закрепленные вдоль всего трубопровода, которые производят нагрев поверхности стальной трубы, в то время как наружный теплоизоляционный слой из пенополиуретана и защитной оболочки снижает отдачу тепла от работы греющих кабелей внутри тепловой обогреваемой конструкции. Это гарантирует постоянную температуру транспортируемой среды в трубопроводе, что крайне актуально при перекачке нефти в зимнее время по магистральным и промысловым трубопроводам, особенно в холодных регионах страны.

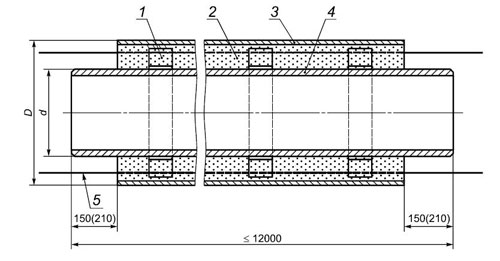

Конструкция стальной трубы ППУ-ПЭ-сп теплоизолированной по ГОСТ 30732-2006

1 — центрирующая опора (центратор);
2 — теплоизоляция из пенополиуретана (ППУ);
3 — труба-оболочка из полиэтилена (ПЭ);
4 — стальная труба трубопровода;
5 — медный провод-индикатор системы оперативного дистанционного контроля (ОДК).

Таблица размеров трубы ППУ-ПЭ-сп подземной бесканальной прокладки (мм):

Наружный диаметр и минимальная толщина стенки стальных труб*

Тип 1
Тип 2

Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой

Расчетная толщина слоя пенополиуретана

Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой

Расчетная толщина слоя пенополиуретана

Номинальный

Предельное отклонение

(+)
Номинальный

Предельное отклонение

(+)
32 х 3,0
90; 110; 125
2,7; 3,5; 3,7
26,0; 36,5; 43,5
-
-
-
38 х 3,0
110; 125
3,2; 3,7
33,0; 40,5
-
-
-
45х3,0
125
3,7
37
-
-
-
57х3,0
125
3,7
31,5
140
4,1
38,5
76х3,0
140
4,1
29,0
160
4,7
39,0
89х4,0
160
4,7
32,5
180
5,4
42,5
108х4,0
180
5,4
33,0
200
5,9
43,0
133х4,0
225
6,6
42,5
250
7,4
54,5
159х4,5
250
7,4
41,5
280
8,3
55,5
219х6,0
315
9,8
42,0
355
10,4
62,0
273х7,0
400
11,7
57,0
450
13,2
81,5
325х7,0
450
13,2
55,5
500
14,6
79,5
426х7,0
560
16,3
58,2
600,630
16,3
77,6; 92,5
530х7,0
710
20,4
78,9
-
-
-
630х8,0
800
23,4
72,5
-
-
-
720х8,0
900
26,3
76,0
-
-
-
820х9,0
1000
29,2
72,4
1100
32,1
122,5
920х10
1100
32,1
74,4
1200
35,1
120,5
1020х11
1200
35,1
70,4
-
-
-

* Толщину стенки стальной трубы устанавливают в проекте. По согласованию с проектной организацией допускается также применение труб других диаметров.

Пример условного обозначения стальной электросварной трубы диаметром 219 мм в полиэтиленовой оболочке подземной бесканальной прокладки 1 типа:

Труба стальная электросварная 219х6,0/315 ППУ-ПЭ-сп ГОСТ 30732-2006.

Цены на трубы ППУ-ПЭ-сп и прайс-лист на теплоизолированные изделия можно получить в отделе продаж нашей компании.
